ΕΠΕΝΔΥΟΜΕΝΟ ΓΡΑΜΜΙΚΟ ΚΑΝΑΛΙ ΑΛΟΥΜΙΝΙΟΥ SLOT
ΤΥΠΟΣ “ALUSIDE DRAIN 20”
Περιγραφή:
“Αόρατο” κανάλι σχισμής “SLOT 20” από ανοδιωμένο αλουμίνιο, που παρέχει την δυνατότητα επιλογής επένδυσης της τελικής επιφάνειας ώστε να ταιριάζει απόλυτα με όλα τα αρχιτεκτονικά στοιχεία καθώς και με τον περιβάλλοντα χώρο.
Το Alu Side-Drain 20 είναι ένα πλήρες σύστημα αποχέτευσης – monoblock, από προφίλ αλουμινίου υψηλής ποιότητας, με γραμμική σχάρα και ειδικούς συνδέσμους συναρμολόγησης ενσωματωμένους στο κανάλι.
Διαθέτει επίσης εσωτερικές ή εξωτερικές γωνιές, φρεάτια ελέγχου, τερματικά και εξαρτήματα.
Ο νέος σχεδιασμός του, (πολύ χαμηλό ολικό ύψος), επιτρέπει την εφαρμογή του σε εσωτερικούς ή εξωτερικούς χώρους με ιδιαίτερα χαμηλό διαθέσιμο ύψος εγκατάστασης, όπως βεράντες, μπαλκόνια, ανακαινίσεις κλπ.
*Από τη σειρά προϊόντων “invisible Applications – The New Trend
Υλικά κατασκευής:
Το σύστημα αποχέτευσης Alu Side – Drain 20 δεν περιλαμβάνει πλαστικά τμήματα. Όλα τα μέρη και εξαρτήματα κατασκευάζονται από:
– Ανοδιωμένο Αλουμίνιο. (Ανοδίωση 15 μικρά)
Σχεδιαστικά χαρακτηριστικά:
Με ολικό ύψος εγκατάστασης 48mm, σχάρα λεπτού πλάτους 14mm και ύψος επένδυσης 23mm, αποτελούν μια καινοτομία στην επιφανειακή αποστράγγιση υδάτων αφού μπορούν να επενδυθούν με πλακίδια, κυβόλιθους, μάρμαρο, ξύλο, πέτρα, ή οποιοδήποτε άλλο υλικό, ώστε μετά την εγκατάσταση του να είναι σχεδόν αόρατο.
Η ανοδίωση του υλικού (15 μικρά), προσφέρει εξαιρετική αντοχή ενάντια στο χρόνο και στην διάβρωση και έτσι μπορεί να χρησιμοποιηθεί σε εσωτερικούς και εξωτερικούς χώρους, ακόμα και σε περιοχές με επιβαρυμένο περιβάλλον, (π.χ. θαλάσσιες ζώνες).
| ΚΩΔΙΚΟΣ | ΕΞ. ΔΙΑΣΤΑΣΗ (mm) | ΣΧΙΣΜΗ (ΕΞ / ΕΣ) (mm) | ΟΛΙΚΟ ΥΨΟΣ (mm) | ΥΨΟΣ ΕΠΕΝΔΥΣΗΣ (mm) |
|---|---|---|---|---|
| YASD-20/500 | 110x500 | 22 / 14 | 48 | 23 |
| YASD-20/1000 | 110x1000 | 22 / 14 | 48 | 23 |
ΓΡΑΜΜΙΚΟ ΚΑΝΑΛΙ SLOT – ΤΥΠΟΣ ALUSIDE DRAIN 20 – ΓΩΝΙΑΚΟ

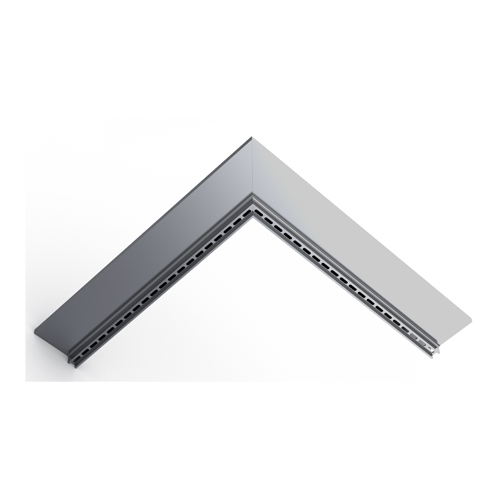

Εξωτερική γωνιακή σύνδεση

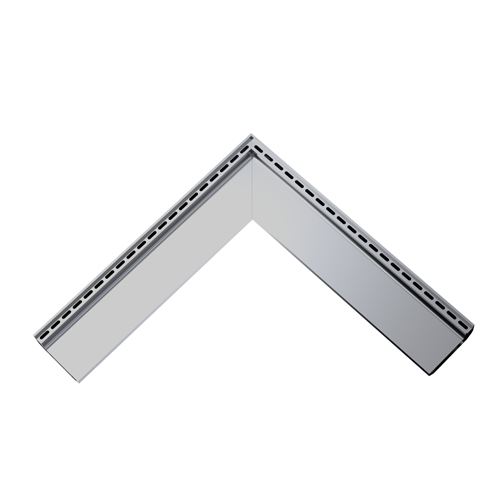

Εσωτερική γωνιακή σύνδεση
| ΚΩΔΙΚΟΣ | ΠΕΡΙΓΡΑΦΗ | ΕΞ. ΔΙΑΣΤΑΣΗ (mm) | ΣΧΙΣΜΗ (ΕΞ / ΕΣ) (mm) | ΟΛΙΚΟ ΥΨΟΣ (mm) | ΥΨΟΣ ΕΠΕΝΔΥΣΗΣ (mm) |
|---|---|---|---|---|---|
| YASDUNW-20/EX | ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑΚΗ ΣΥΝΔΕΣΗ | 110x500/500 | 22 / 14 | 48 | 23 |
| YASDΙNW-20/ES | ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑΚΗ ΣΥΝΔΕΣΗ | 110x500/500 | 22 / 14 | 48 | 23 |
ΓΡΑΜΜΙΚΟ ΚΑΝΑΛΙ SLOT – ΤΥΠΟΣ ALUSIDE DRAIN 20 – ΦΡΕΑΤΙΑ ΕΛΕΓΧΟΥ – ΑΠΛΟ / ΜΕ ΕΞΟΔΟ

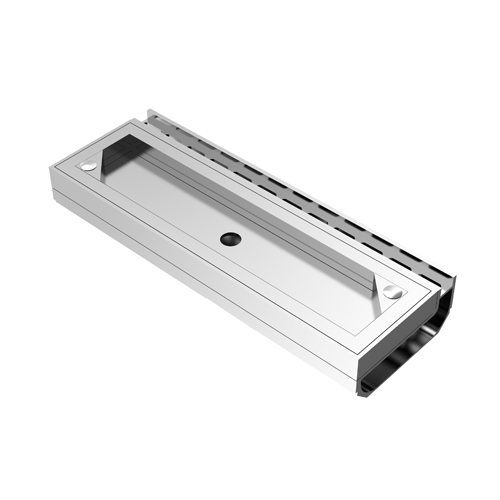

Φρεάτιο ελέγχου – απλό

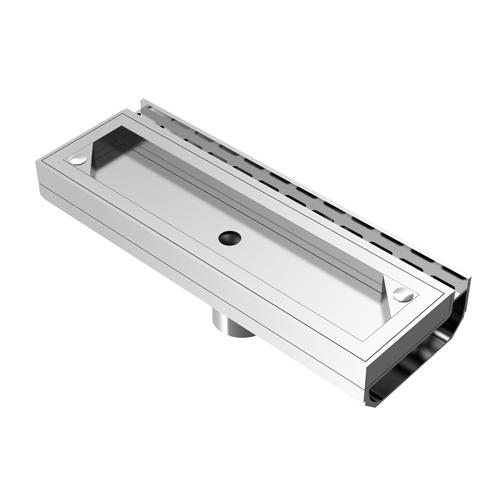

Φρεάτιο ελέγχου – κάθετη Φ50
Φρεάτιο ελέγχου – κάθετη Φ75
| ΚΩΔΙΚΟΣ | ΠΕΡΙΓΡΑΦΗ | ΕΞ. ΔΙΑΣΤΑΣΗ (mm) | ΣΧΙΣΜΗ (ΕΞ / ΕΣ) (mm) | ΟΛΙΚΟ ΥΨΟΣ (mm) | ΥΨΟΣ ΕΠΕΝΔΥΣΗΣ (mm) |
|---|---|---|---|---|---|
| YASDI-20 | ΦΡΕΑΤΙΟ ΕΛΕΓΧΟΥ - ΑΠΛΟ | 110x250 | 22 / 14 | 48/23 | 17 |
| YASDIVU-20/50 | ΦΡΕΑΤΙΟ ΕΛΕΓΧΟΥ - ΚΑΘΕΤΗ Φ50 | 110x250 | 22 / 14 | 48/23 | 17 |
| YASDIVU-20/75 | ΦΡΕΑΤΙΟ ΕΛΕΓΧΟΥ - ΚΑΘΕΤΗ Φ75 | 110x250 | 22 / 14 | 48/23 | 17 |
* Τα φρεάτια ελέγχου διατίθενται με τα απαραίτητα κλειδιά ανοίγματος
**Προτείνεται να χρησιμοποιούνται κάθε 10 μέτρα για ευκολότερο καθαρισμό και συντήρηση του καναλιού
***Δεν διατίθενται φρεάτια ελέγχου με οριζόντια έξοδο
ΓΡΑΜΜΙΚΟ ΚΑΝΑΛΙ SLOT – ΤΥΠΟΣ ALUSIDE DRAIN 20 – ΕΞΑΡΤΗΜΑΤΑ & ΤΕΡΜΑΤΙΚΑ ΚΑΝΑΛΙΟΥ

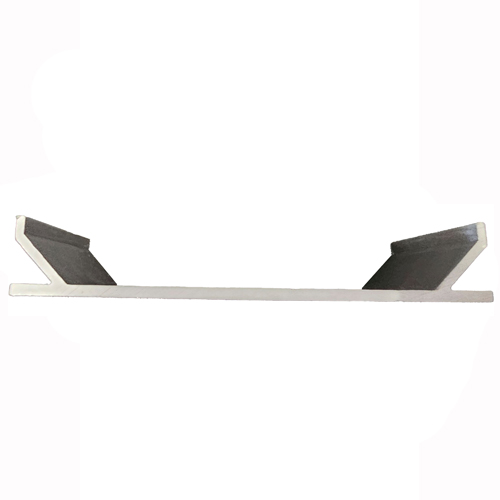

Εξάρτημα σύνδεσης

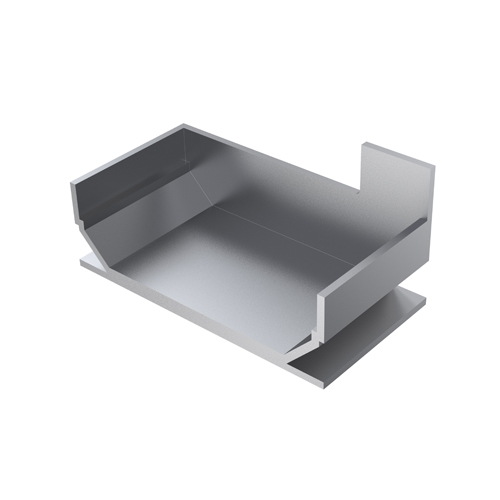

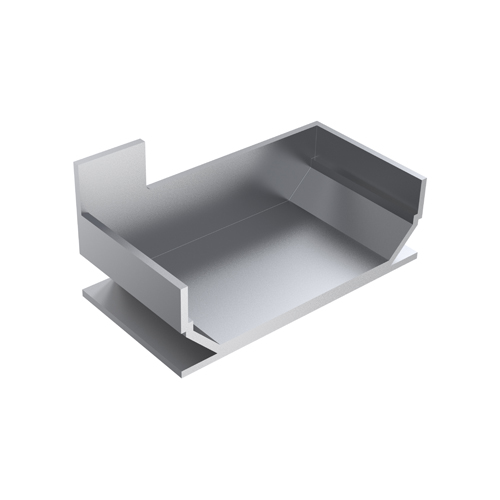

Τερματικό απλό – κλειστό
| ΚΩΔΙΚΟΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| YASDVS-20 | ΕΞΑΡΤΗΜΑ ΣΥΝΔΕΣΗΣ ΚΑΝΑΛΙΟΥ |
| YASDEL-20/L | ΤΕΡΜΑΤΙΚΟ ΚΑΝΑΛΙΟΥ - ΑΡΙΣΤΕΡΟ |
| YASDER-20/R | ΤΕΡΜΑΤΙΚΟ ΚΑΝΑΛΙΟΥ - ΔΕΞΙ |
*Δεν διατίθενται τερματικά με οριζόντια έξοδο
Για την ένωση των καναλιών και των εξαρτημάτων τους προτείνεται σφραγιστικό υλικό πολυουρεθάνης.
Το σφραγιστικό πρέπει να μπαίνει σε όλη την επιφάνεια.
